指向摄影系统简介
——DTM2V使用环境简介

施工方法

顶管施工

顶管施工是继盾构施工之后而发展起来的一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。顶管施工借助于主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。

工作原理

顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。

掘进方法

摄影系统指向法

适用场合

主要适用于顶管铺管，用于管道穿越铁路，公路和建筑物等

使用方法

设备架设在钻机后部
架设位置在竖井内，通过测量方式选定架设坐标
通过观测钻头的内光学标靶的相对位置得出标靶的位置
通过标靶的中心和分划板中心的相对位置得出钻头的方向
采用旋转钻头的方法，来调整方向达到和分划板一致

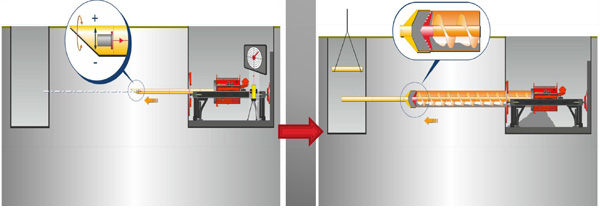

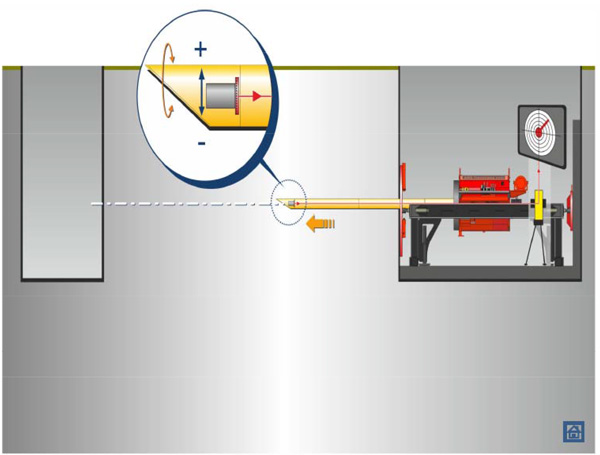

使用简图

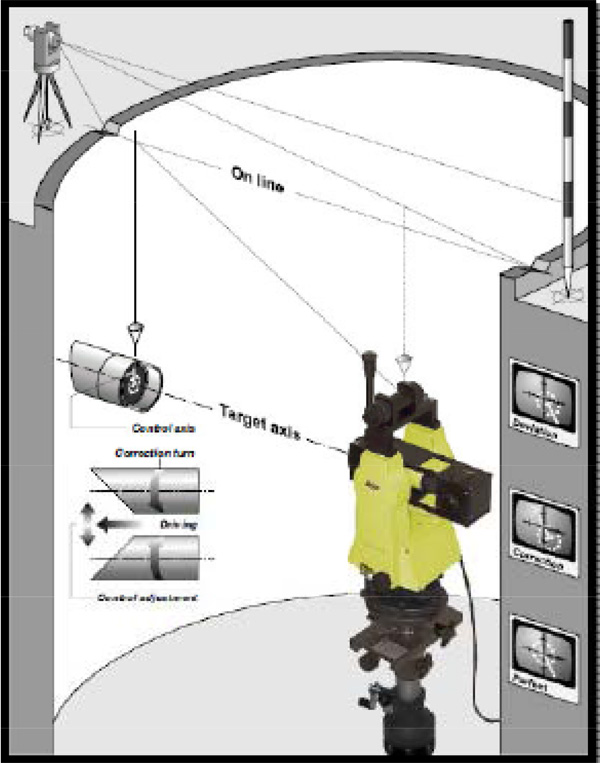

架设位置示意

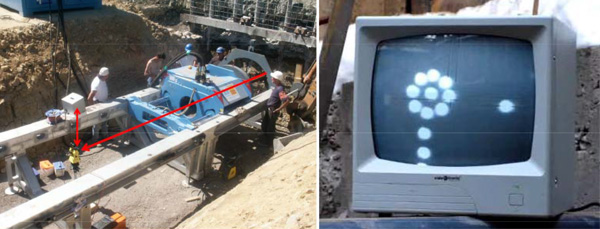

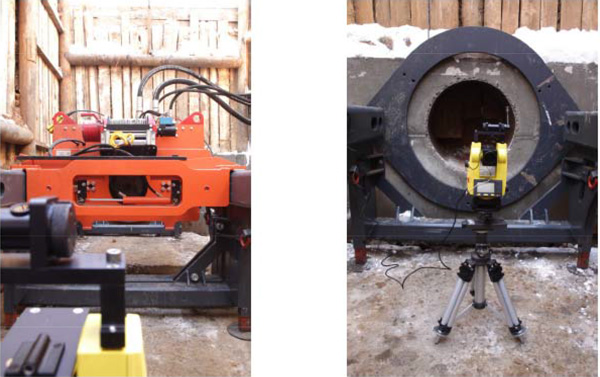

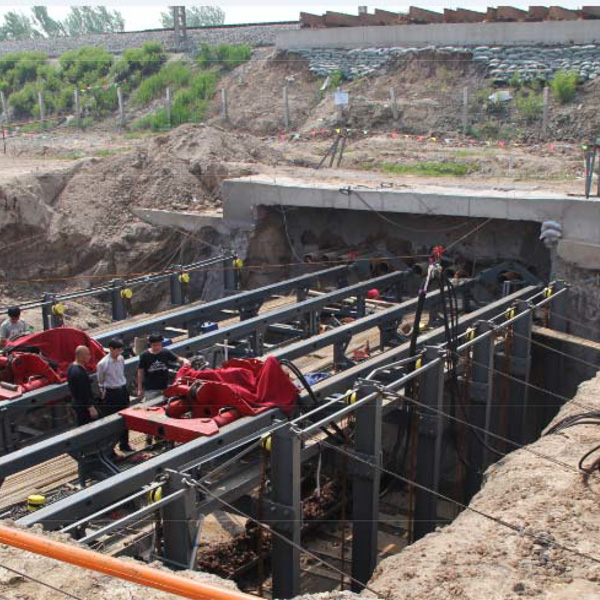

实际现场照片

指向摄影系统介绍
摄影指向系统的优点

系统优点

视频测量系统DTM2V
DTM2V配合主动靶板，使用范围达100米。
1.采用S00W工业相机
2.采用10X光学变焦镜头
3.测角系统最小分辨率1"
4.易于使用维护
5.可广泛用于隧道，建筑等的测量监控
6.可依据客户不同要求，适配多种软件

使用优点

卓越的控制能力
视频测量系统DTM 2V主要用于压力导管施工。也可用于其他各种复杂的施工任务。
简单巧妙的工作原理
在非开挖压力顶管施工中，能简单容易的调整开挖的方向。目标位置由光学靶标提供，靶标置于开挖轴线的轴线上。靶标观测采用视频测量系统观测。视频测量系统上安装的一个CCD相机将图片传送到监控器。
实施监控能力
能保证实时监测钻头方向，目标中轴线的偏差是可以立即看到，通过转动导管进行校正。一旦修正到位可以立即停止转动修正作业，防止过度修正。上下和左右的便宜可以在作业中得到及时修正。可以实时监测目标板块的中心和望远镜的中心分划板保持一致。

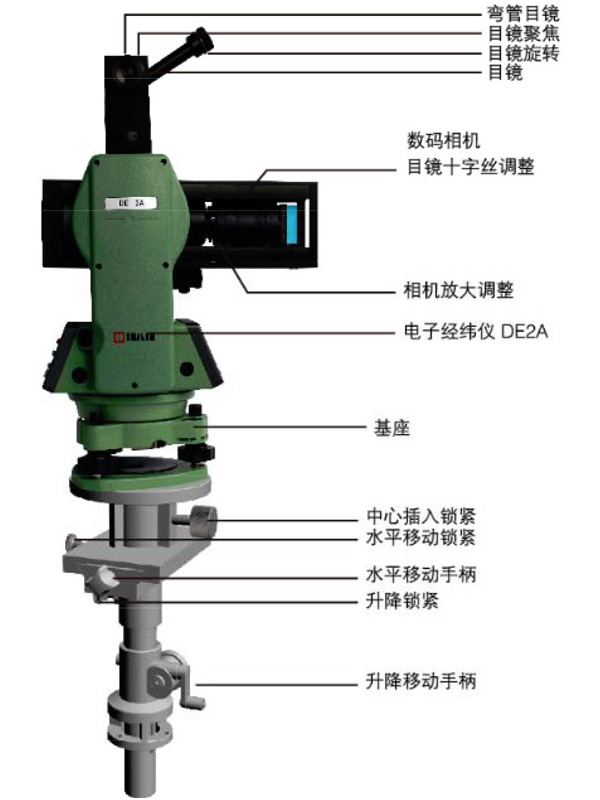

主要结构

技术指标

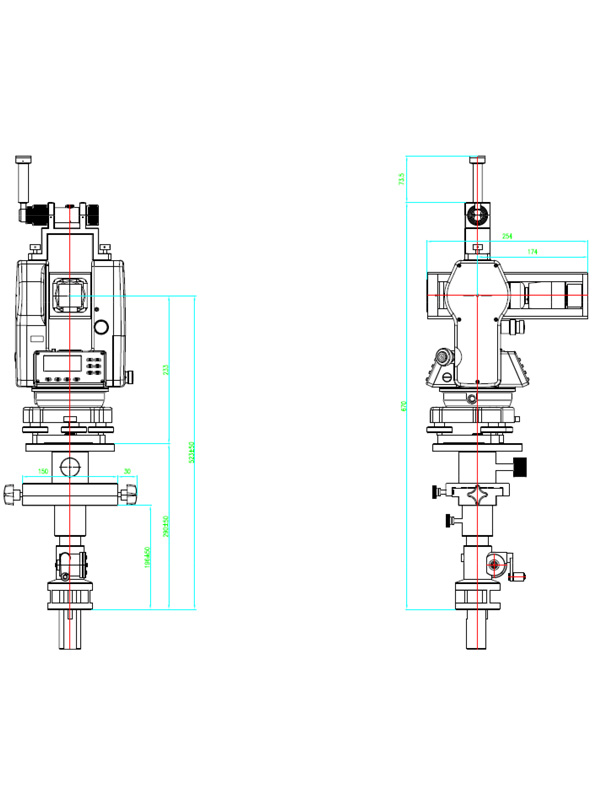

系统尺寸

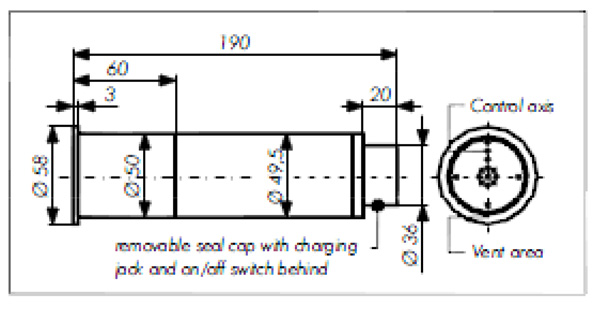

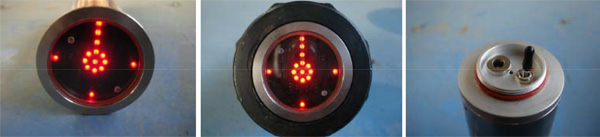

标靶

靶标

工作电压:2.4 V DC/20mA
电池:2x镍氢电池，每个电池1.2 W5
Ah/标准工作时间100小时
最近距离:3米
外形尺寸:Ø58x190mm
